ПОТОКОВЫЙ ГАЗОВЫЙ ХРОМАТОГРАФ «Хромос ПГХ-1000»

ПОТОКОВЫЙ ГАЗОВЫЙ ХРОМАТОГРАФ «Хромос ПГХ-1000»

Производитель:Хромос

Сфера использования:

Промышленный хроматограф «Хромос ПГХ-1000» предназначен для определения компонентного состава природного газа и расчёта физико-химических показателей согласно ГОСТ 31371.7-08 и применяется в узлах коммерческого учета газа, газо-насосных, газо-измерительных, газораспределительных станциях, на предприятиях электроэнергетического сектора.

«Хромос ПГХ-1000» -  инструмент непрерывного контроля состава природного газа во взрывозащищённом исполнении

Промышленный газовый хроматограф «Хромос ПГХ-1000» - это новая уникальная разработка группы компаний «Хромос», ведущего  производителя хроматографов.

Назначение и область применения

Промышленный хроматограф «Хромос ПГХ-1000» предназначен для определения компонентного состава природного газа и расчёта физико-химических показателей согласно ГОСТ 31371.7-08 и применяется в узлах коммерческого учета газа, газо-насосных, газо-измерительных, газораспределительных станциях, на предприятиях электроэнергетического сектора.

Конструкция и основные узлы

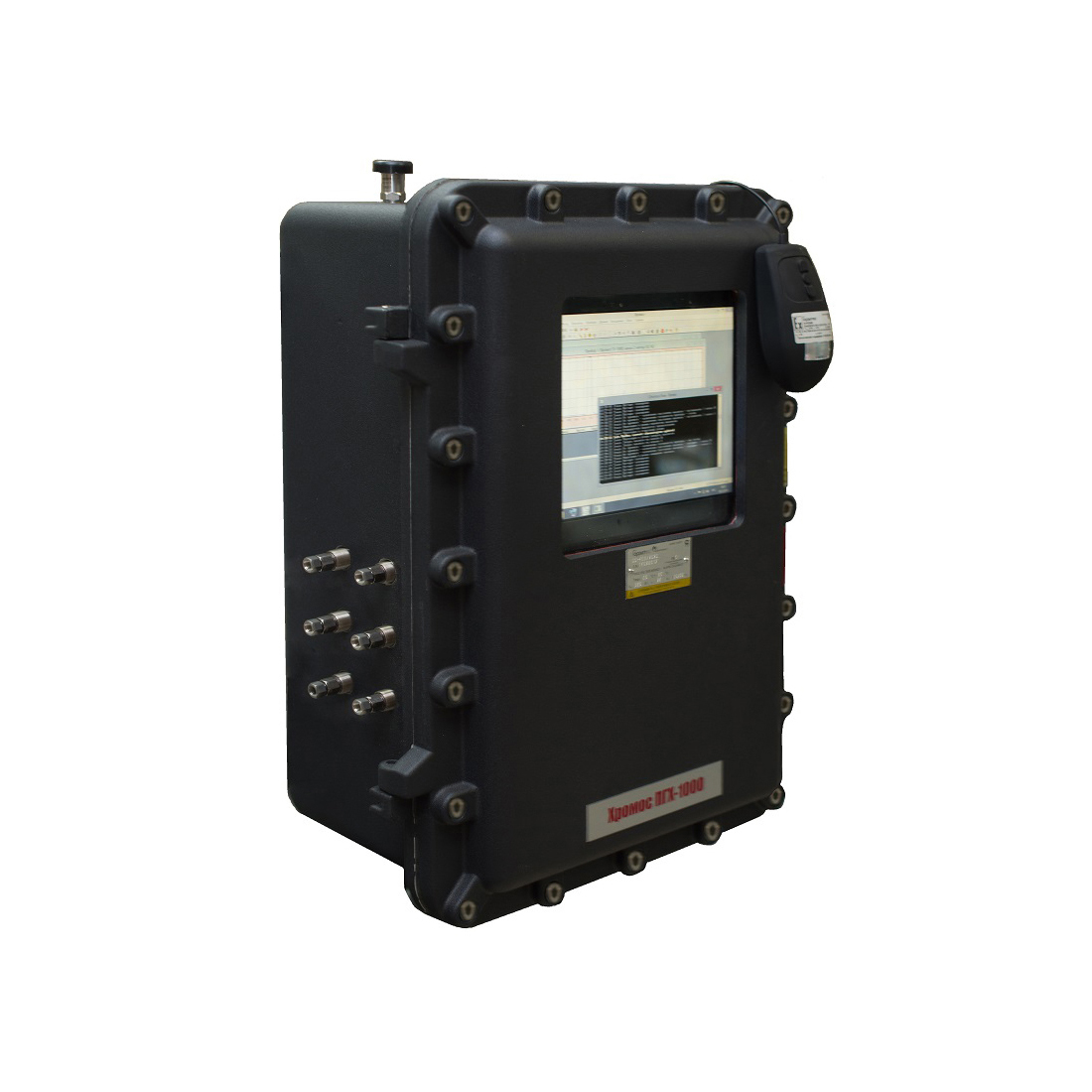

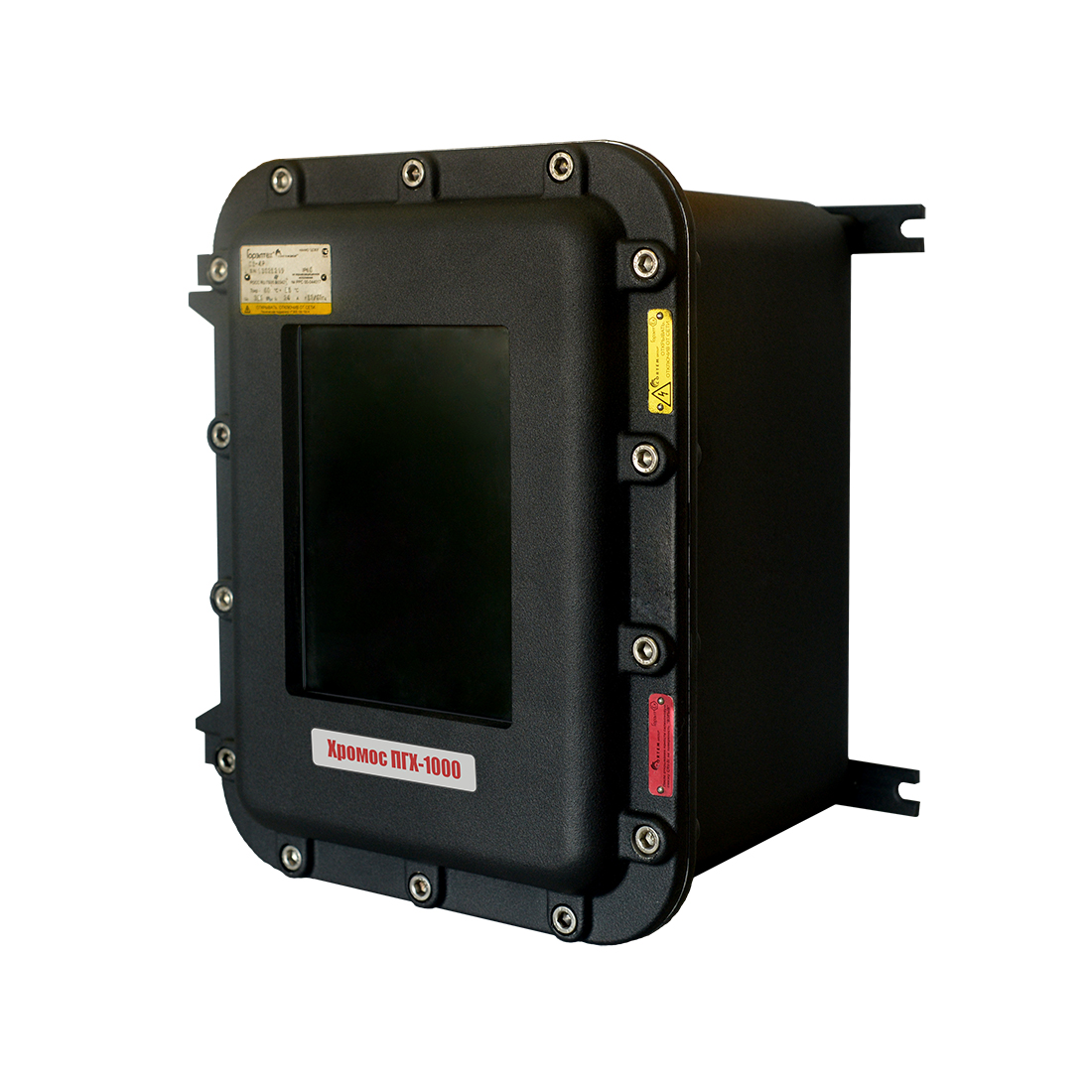

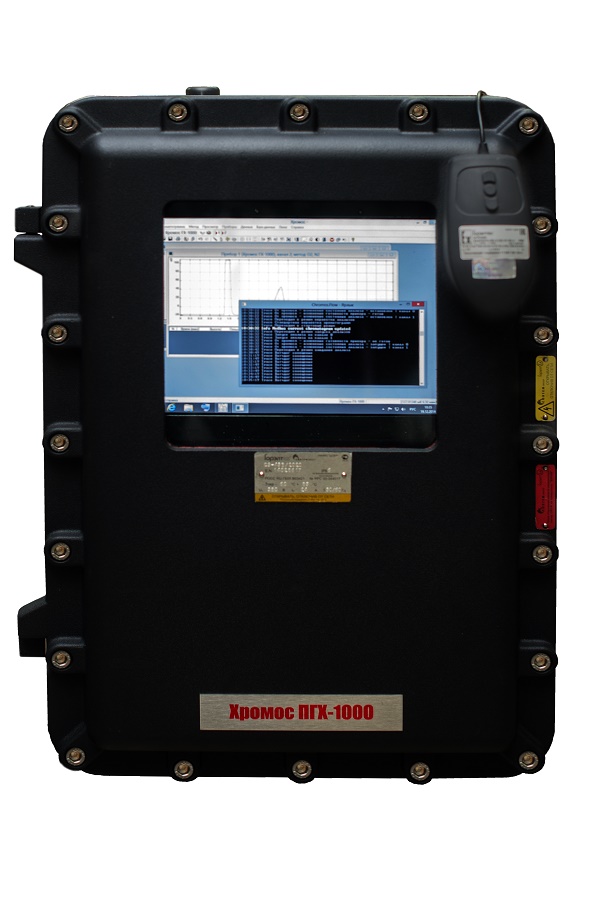

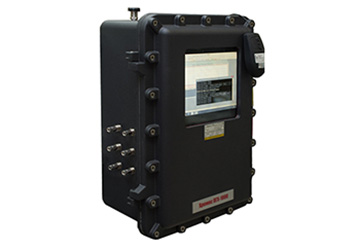

Промышленный хроматограф «Хромос ПГХ-1000» состоит из заключённого во взрывозащитную оболочку аналитического блока (сам хроматограф) и системы пробоотбора.


Аналитический блок

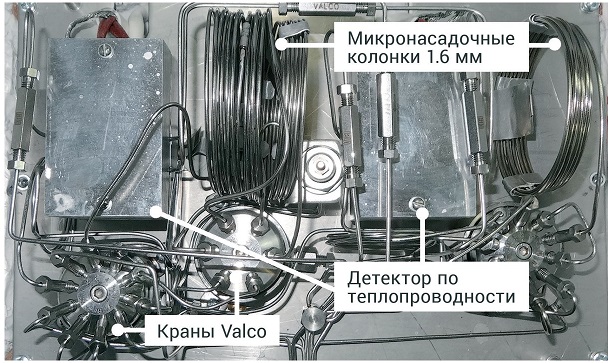

Основные узлы аналитического блока:
  • детекторы ДТП;
  • система микронасадочных колонок;
  • мембранные краны Valco;
  • блок электроники;
  • контроллер;
  • 10 дюймовый LSD монитор;
  • одноплатный промышленный компьютер с предустановленным программным обеспечением Хромос.

Мембранные краны Valco

Предназначены для дозирования газовой пробы в хроматографические колонки. Краны могут использоваться для переключения хроматографических колонок, элементов газовых схем.

Промышленный компьютер с предустановленным программным обеспечением Хромос

Выполняет следующие функции:

- доступ к настройкам хроматографа и автоматизации удаленно и локально;
- хранение настроек хроматографа и автоматизации;
- выполнение алгоритма автоматизации, управление работой хроматографа;
- получение данных от хроматографа, их хранение и обработка;
- ведение журнала работы;
- предоставление оператору результатов обработки данных удаленно и локально;
- предоставление оператору журнала работы удаленно и локально.

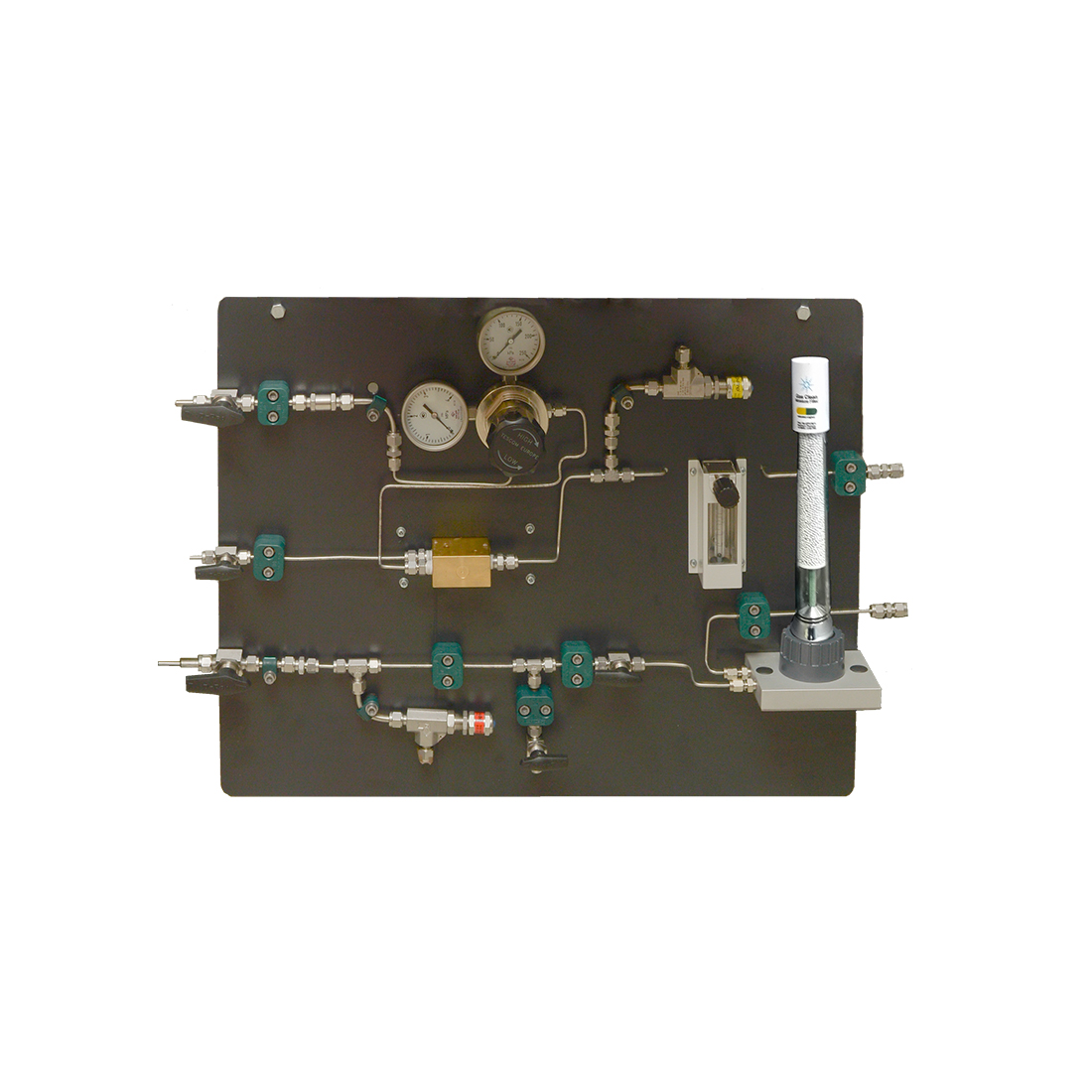

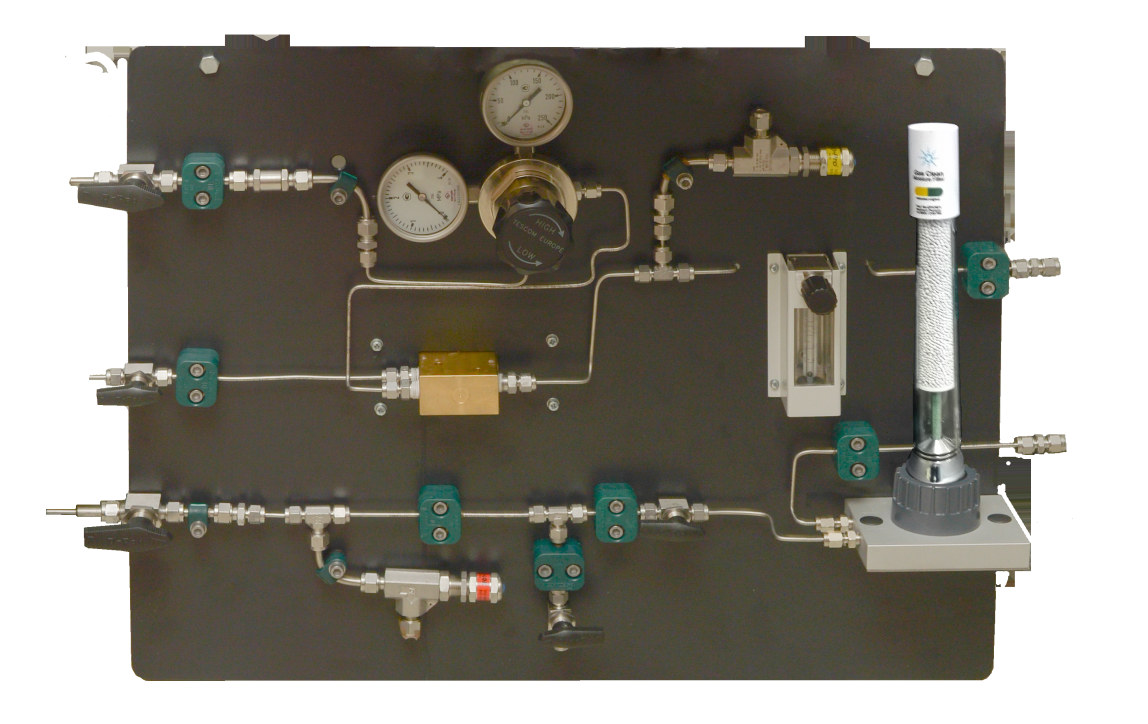

Система пробоотбора

Система пробоотбора выполняет следующие функции: очистка газа, редуцирование давления, регулировка расхода анализируемого газа, коммутирование анализируемых газовых потоков в автоматическом режиме.

Система пробоотбора в «Хромос ПГХ-1000» полностью автоматизирована и представляет собой отдельное устройство, находящееся вне взрывозащищенного бокса.

Основные узлы системы пробоотбора:

- регулятор давления в корпусе из нержавеющей стали;
- показывающие манометры;
- предохранительные клапана по линии пробы и газа носителя;
- ротаметр игольчатый для регулировки пробы;
- электромагнитный клапан во взрывозащищенной оболочке для выбора потока;
- фильтр с индикацией насыщения;
- фильтры от механических примесей;
- обогреваемый шкаф, электрообогрев и теплоизоляция импульсных линий (при установке на открытой площадке).

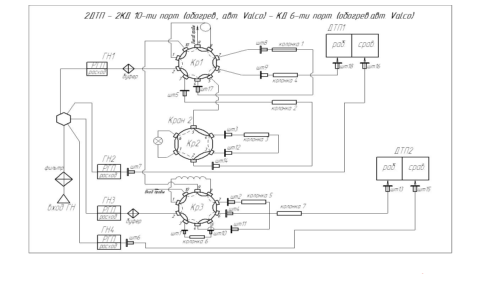

Аппаратная реализация аналитической схемы измерений хроматографа для определения молярной доли компонентов природного газа

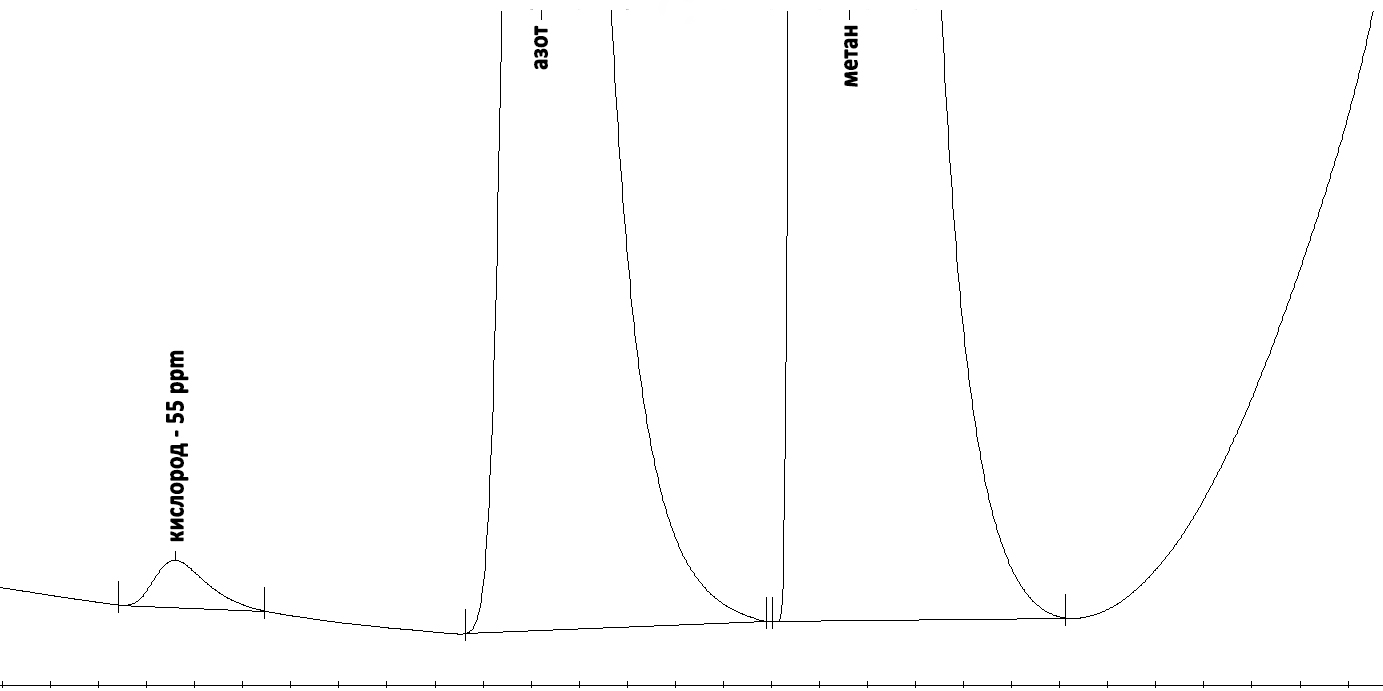

Анализ компонентного состава природного газа в изотермическом режиме (O2, N2)



 Анализ компонентного состава природного газа в изотермическом режиме (C1-C5,C6+)

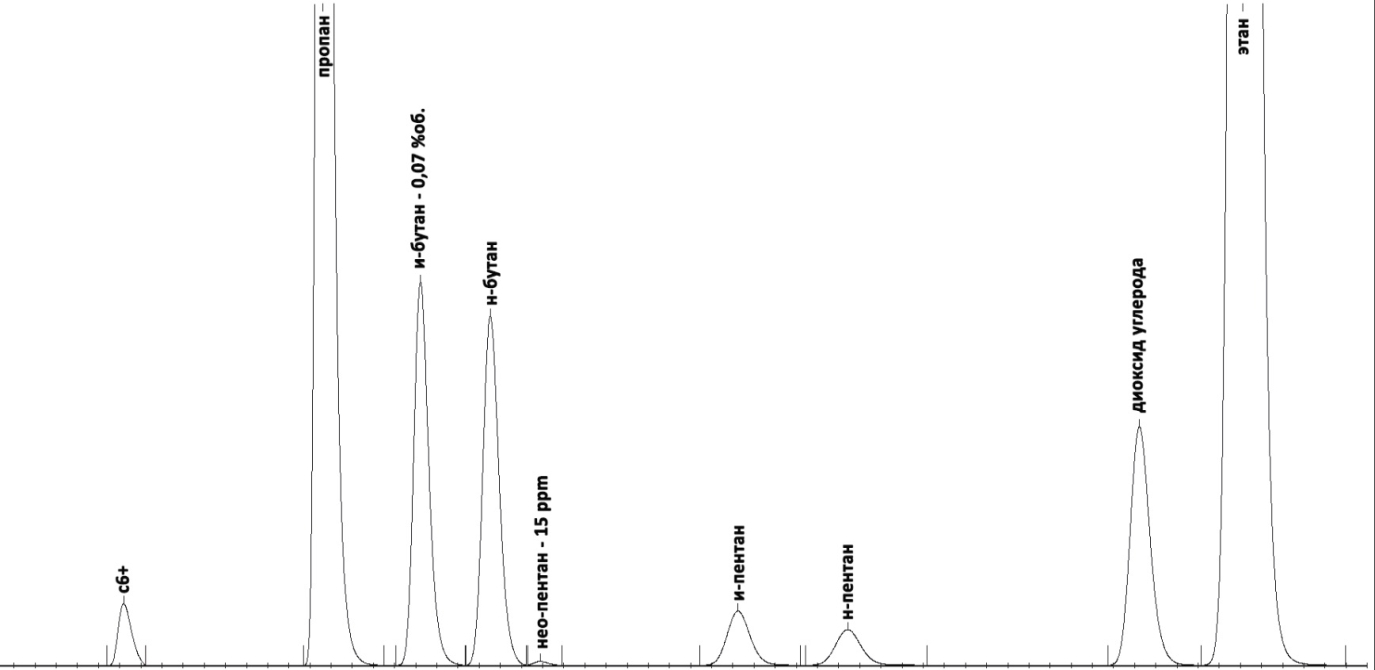

Проверка правильности результатов измерений по ГОСТ 31371.7

Определяемые компоненты

Молярная доля компонента, %(ppm)

Значения расхождения rj

Норматив расхождения по ГОСТ 31371.7

Запас по отношению к нормативу

По паспорту на ГСО

Измеренное значение

Этан

1,39

1,40

0,01

0,05

5

Пропан

0,439

0,440

0,001

0,023

23

И-бутан

0,0703

0,073

0,0027

0,004

1,5

Н-бутан

0,0712

0,071

0,0002

0,004

20

Нео-пентан

0,00133(15ppm)

0,0015(15ppm)

0,00017

0,0003

1,8

Изо-пентан

0,0145

0,0144

0,0001

0,0009

9

Н-пентан

0,0106(105ppm)

0,0105(105ppm)

0,0001

0,0007

7

С6+высшие

0,0110

0,0111

0,0001

0,0007

7

Диоксид углерода

0,0801

0,077

0,0031

0,006

2

Азот

0,686

0,6818

0,004

0,029

7,2

Кислород

0.0055(59ppm)

0,0059(59ppm)

0.0004

0,0016

4
